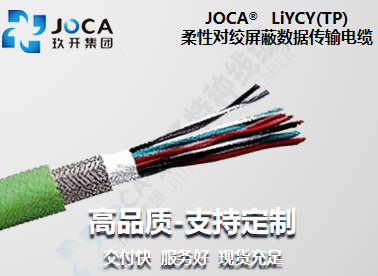

LiYCY(TP)柔性对绞数据传输电缆
应用范围1. 对绞电缆用于需要去电耦的电路2. 干燥或潮温的室内环境3. 伺服设备的信号系统4. 机械、智能装备及电子、计算机的测量和控制部分5. 不适合露天环境使用6. 耐油脂7. 耐压等级不适合动力系统应用8. 柔软电缆可偶尔非连续性移动使用9. 高密度编制具有较强的抗电气干扰性能 电缆结构1. 导体：裸铜丝，多股细铜丝绞合导体，符合 DINVDE0295 第五类和 IEC60228 第五类规定2. 绝缘线芯：特制PVC，符合 DIN VDE 0207第四部分规定3. 线芯颜色：色码符合 DIN 47100 规定4. 成缆：最优节距成对绞合5. 包覆：成缆线芯用薄膜缠绕包覆6. 屏蔽：镀锡铜丝编制屏蔽7. 护套颜色：灰色（PAL7032） 技术参数： 1. 峰值工作电压：250V(0.14mm2)；300V(≥0.25mm2)2. 测试电压：1200V(0.14mm2)；1500V(>0.25mm2)3. 互电容：0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗：约0.65 mH/km5. 绝缘电阻：>20GΩxcm6. 温度范围：静态：-30℃至+80℃；挠曲：-5℃至+70℃7. 最小弯曲半径：静态：6XD(电缆直径)；挠曲：15XD(电缆直径)8. 符合标准：DIN VDE 0812 0814 型号规格近似外径电缆近似重量（kg/km）LiYCY TP1×2×0.143.9520.4LiYCY TP2×2×0.145.7742.85LiYCY TP3×2×0.146.4252.1LiYCY TP4×2×0.146.8759.7LiYCY TP5×2×0.147.6273.79LiYCY TP6×2×0.148.3287.57LiYCY TP1×2×0.254.2226.02LiYCY TP2×2×0.256.2256.25LiYCY TP3×2×0.256.9462.55LiYCY TP4×2×0.257.4781.2LiYCY TP5×2×0.258.2690.82LiYCY TP6×2×0.259.07109.47LiYCY TP1×2×0.344.8234.52LiYCY TP2×2×0.346.8462.69LiYCY TP3×2×0.347.6480.25LiYCY TP4×2×0.348.2697.86LiYCY TP5×2×0.349.14113.84LiYCY TP6×2×0.3410.05136.08LiYCY TP1×2×0.55.3742.76LiYCY TP2×2×0.57.882.48LiYCY TP3×2×0.58.8105.43

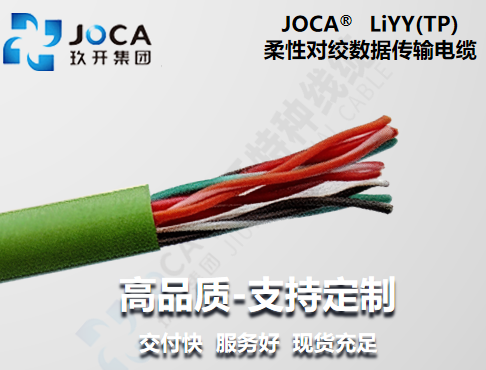

LiYY(TP)
应用范围1. 对绞电缆用于需要去电耦的电路2. 干燥或潮温的室内环境3. 伺服设备的信号系统4. 机械、智能装备及电子、计算机的测量和控制部分5. 不适合露天环境使用6. 耐油脂7. 耐压等级不适合动力系统应用8. 柔软电缆可偶尔非连续性移动使用9. 可小弯曲半径使用 电缆结构1. 导体：裸铜丝，多股细铜丝绞合导体，符合 DINVDE0295 第五类和 IEC60228 第五类规定2. 绝缘线芯：特制PVC符合 DINVDE 0207第四部分规定3. 线芯颜色：色码符合 DIN 47100 规定4. 成缆：最优节距成对绞合5. 包覆：成缆线芯用薄膜缠绕包覆6. 护套及颜色：特制 PVC灰色 技术参数： 1. 峰值工作电压：250V(0.14mm2)；300V(≥0.25mm2)2. 测试电压：1200V(0.14mm2)；1500V(>0.25mm2)3. 互电容：0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗：约0.65 mH/km5. 绝缘电阻：>20GΩxcm6. 温度范围：静态：-30℃至+80℃；挠曲：-5℃至+70℃7. 最小弯曲半径：静态：4XD(电缆直径)；挠曲：10XD(电缆直径)8. 符合标准：DIN VDE 0812 0814 型号规格近似外径 mm电缆近似重量 (kg/km)LiYY(TP)2×2×0.144.823LiYY(TP)3×2×0.144.929LiYY(TP)4×2×0.145.536LiYY(TP)5×2×0.145.743LiYY(TP)6×2×0.146.255LiYY(TP)10×2×0.14887LiYY(TP)12×2×0.148.2103LiYY(TP)16×2×0.149.1138LiYY(TP)2×2×0.256.128LiYY(TP)3×2×0.256.242LiYY(TP)4×2×0.256.951LiYY(TP)6×2×0.257.870LiYY(TP)8×2×0.259.286LiYY(TP)10×2×0.2510.3115LiYY(TP)2×2×0.57.954LiYY(TP)3×2×0.5871LiYY(TP)4×2×0.58.796LiYY(TP)8×2×0.512.2177LiYY(TP)10×2×0.513.2218
